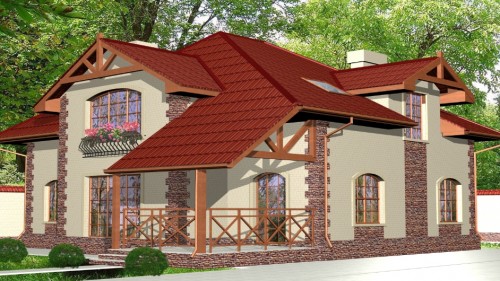

Частный дом с мансардой: проект частного дома с мансардой

5



	  	Частный дом с мансардой: проект частного дома с мансардой

Проект жилого частного дома с мансардой из кирпича: общие данные



Общая площадь жилого частного дома: 232.9 м2
Жилая площадь частного дома: 91.7 м2
Наружные стены (тип материала):
кирпич
Внутренние стены (тип материала):
кирпич
Кровельное покрытие дома: металлочерепица или гибкая кровля
Основание под кровельное покрытие: стропильная система
Фундамент: монолитный
jpg-файлы

В состав проекта частного жилого дома входят следующие материалы: фасад, план фундамента, разрезы, экспликация помещений, пояснительная записка архитектора, план кровли, план первого этажа, план мансарды, план стропильных схем.



Проект частного дома с мансардой: обеспечение сейсмостойкости



Для обеспечения требуемой сейсмостойкости частного дома с мансардой по проекту в соответствии с требованиями СНиП 11-7-81 «Строительство в сейсмических районах. Нормы проектирования проектом предусмотрены следующие мероприятия:

– в сопряжения кладки капитальных стен укладываются арматурные сетки через 60 см по высоте (для сейсмичности 7 баллов), при сейсмичности 8 баллов сопряжения капитальных стен выполняются с помощью дополнительных монолитных железобетонных стоек;

– по всему периметру капитальных стен на уровне перекрытия устраивается антисейсмический пояс из монолитного железобетона с непрерывным армированием;

– внутренние перегородки армируются на всю длину через 5 рядов кладки по высоте, крепятся к стенам ершами и дополнительно к перекрытию;

– для связи мауэрлата с монолитной обтяжкой предусмотрена анкеровка с помощью закладных изделий.

По проекту частного дома с мансардой анкеровка панелей перекрытий в монолитную железобетонную обвязку осуществляется с помощью арматурных выпусков, предусмотренных в нижней зоне торцов панелей:

– перед монтажом поверхность плит должна быть очищена от грязи, мусора, снега, а металлические детали от наплывов бетона и ржавчины;

– швы между плитами должны быть тщательно очищены и заделаны цементным раствором марки 100;

– отверстия в плитах перекрытия выполнить с предварительной разметкой и рассверловкой по периметру в зонах пустот плит;
после пропуска коммуникаций все отверстия заделать бетоном марки 200 на мелком щебне;

– монтаж деревянных конструкций частного дома с мансардой должен осуществляться в соответствии с требованиями СНиП 111-19-76 «Деревянные конструкции. Правила производства и приёмки работ».
