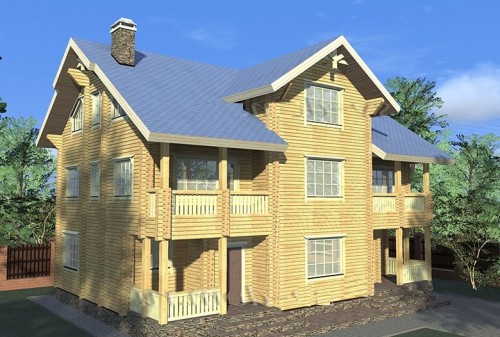

	  	Дом из строганного бруса: проект дома из строганного бруса

Проект дома из строганного бруса: общие данные



Общая площадь дома из строганного бруса: 187.3 м2
Жилая площадь деревянного дома из строганного бруса: 58.8 м2
Наружные стены (тип материала):
строганный брус
Внутренние стены (тип материала):
строганный брус
Тип кровли: стропильная
Гараж: нет
Фундамент: монолитный, ж/б

В состав проекта строительства дома из строганного бруса входят следующие материалы: фасад, разрезы, схема участка и расположение дома на участке, экспликация помещений, план первого, второго этажа и мансарды, др.



Проект двухэтажного дома из строганного бруса: регламентация

Основание для разработки проекта дома из строганного бруса и исходные данные для проектирования: архитектурный (эскизный) проект, согласованный с заказчиком.

Проект строительства дома из строганного бруса выполнен с учетом исходных документов и  действующих на территории РФ нормативных документов:

• СНиП 30-О2-2ОО1 «Дома жилые одноквартирное»;

• СНиП 21 -01 — 97 «Пожарная безопасность зданий и сооружений»;

• СНиП И-25-80 “Строительные нормы и правила. Деревянные вещи”.

 Дом из строганного бруса – двухэтажный с мансардой, габариты в плане. Стены наружные и внутренние — строганный брус 180х180;

Перекрытие фундамента – брус 180х80. Кровля — гибкая черепица “Тегола”.



Проект дома из строганного бруса: исходные данные

1. Класс ответственности дома из строганного бруса – III.

2. Степень огнестойкости деревянного дома из строганного бруса – V.

3. Класс конструктивной пожарной опасности – СЗ.

4. Климатический    район – 1В

5. Зона Влажности – II (СНиП 23-01-99)

6. Расчетная зимняя температура — -38оС.

7. Расчетная снеговая нагрузка – 240 кгс/м2

8. Ветровой район — 3

9. Снеговой район – 4

Данный проект строительства дома из строганного бревна не содержит впервые разработанные технологии и материалы.

ТЕХНИКО – ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ.

– Площадь застройки – 80,06 кВ. м.

– Общая площадь подвала – 57,24 кВ. м.

– Общая площадь первого этажа – 65,94 кВ. м.

– Общая площадь Второго этажа — 60,93 кВ. м.



Рекомендации строителю по проекту дома из строганного бруса

Перекрытие фундамента – брус 180хИ180 мм. из лиственницы. Элемента обвязочного бруса соединять между собой 6 полдереВа, дополнительно стянуть на саморезы.

По проекту дома из строганного бруса, при установке обвязочного бруса на фундамент, места соприкосновения гидроизолировать (2 слоя рубероида или жидкое стекло). Обязательная анкеровка обвязочного Венца к фундамента через крепежный усиленный уголок 90×90 или на анкер 010 I = 1280 мм.

–    Стены — строганный брус 180хИ180 мм. В изделии. Тип соединения бруса, “охлоп (полдерева)”, расстояния от края бруса до центра “чаши” – 270 мм.

Размеры проемов по Вертикали уточнять по месту, после монтажа и усадки бруса. При установке оконных и дверных проемов оставлять усадочный зазор сверху блока. Также предусмотреть окосячку оконных и дверных проемов.

В “чашах” и между бревнами сруба укладывается межвенцовый джутовым или войлочный ленточный уплотнитель (или аналоги) шириной 150 мм. После сборки сруба Все неходимые швы тщательно конопатятся.

Демонтаж технологического бруса Выполнить после усадки бруса.
