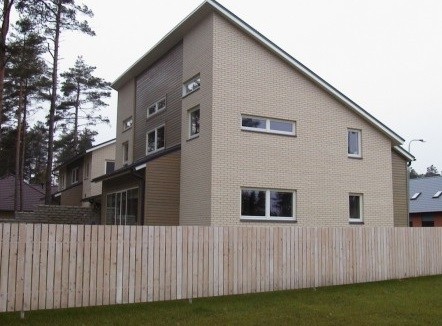

Дом с односкатной крышей: проект трехэтажного дома с односкатной крышей из кирпича
Проект трехэтажного дома с односкатной крышей: общие данные
| Общая площадь трехэтажного дома: | 389.9 м2 |
| Жилая площадь трехэтажного дома: | 127.7 м2 |
| Наружные стены (тип материала): |
кирпич |
| Внутренние стены (тип материала): |
кирпич |
| Кровельное покрытие дома: | металлочерепица или гибкая кровля |
| Основание под кровельное покрытие: | стропильная система |
| Фундамент: | монолитный |
| dwg-файлы |
В состав проекта трехэтажного дома с односкатной крышей входят следующие материалы: фасад, план фундамента, разрезы, экспликация помещений, план первого, второго и третьего этажа. Данный проект предполагает строительство трехэтажного дома на участке с высоким уровнем грунтовых вод и ровным рельефом.
Строительство трехэтажного дома с односкатной крышей: указания по выполнению кирпичной кладки
1. По проекту дома с односкатной крышей кладку наружных и внутренних стен осуществлять из глиняного полнотелого и эффективного кирпича пластического формования (ГОСТ 530-80) М-100 на смешенном цементно-известковом растворе М-50.
2. Облицовку наружных стен трехэтажного дома с односкатной крышей выполнять из лицевого глиняного кирпича по ГОСТ 7484-78 М-100 по прочности и Р-25 по морозостойкости (с расшивкой швов на глубину 10мм). Рисунок лицевой кладки и цветовая гамма по согласию с заказчиком (кладку наружной поверхности до отметки 355 вести из обычного кирпича).
3. Кладка стен трехэтажного дома – облегченная. Утеплитель стен – плиты минераловатные полужесткие.
4. Указания по приготовлению цементно-известкового раствора см. СН 290-74,
5. Согласно проекта трехэтажного дома с односкатной крышей в проемах заложить с обеих сторон для крепления оконных коробок по 2, а для крепления дверных коробок по 3 антисептир. пробки 120x120x65мм; коробки крепить металлическими ершами.
6. Над отверстиями шириной до 700мм, кроме особо оговоренных в проекте строительства трехэтажного дома, выполнить армированные перемычки – на каждые 120мм по толщине стены по 2 08АП1 с заведением на опоры по 150мм.
7. В процессе кладки выполняются отверстия, штроб-ниши для сетей инженерного оборудования, указанные на поэтажных планах.
8. Кирпичные перегородки толщиной 120мм выполнить из глиняного полнотелого кирпича полусухого формования по ГОСТ 530-80 М-75 на цементно-извястковом растворе М-50, армирование перегородок выполнять из 2 через 300,мм по высоте с обязательным заведением в кладку стен на. 120мм.
9. По проекту дома с односкатной крышей и гаражом при выполнении кирпичной кладки необходимо вести систематический лабораторный контроль прочности каждой партии кирпича и раствора независимо от данных заводских паспортов с фиксацией результатов в журнале производства работ.
10. Работы по возведению кирпичной кладки производить строго в соответствии с требованиями СНиП 3,03.01-87.
