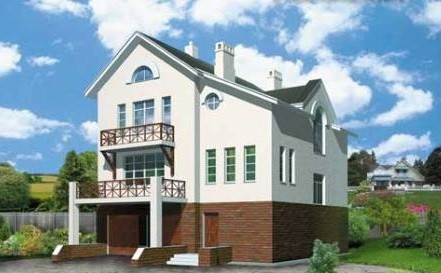

Компактный коттедж: проект компактного коттеджа с гаражом
Проект компактного коттеджа с гаражом: общие данные
| Общая площадь компактного коттеджа с гаражом: | 343.9 м2 |
| Жилая площадь двухэтажного коттеджа на склоне: | 163.7 м2 |
| Наружные стены (тип материала): |
кирпич |
| Внутренние стены (тип материала): |
кирпич |
| Кровельное покрытие дома: | металлочерепица или гибкая кровля |
| Основание под кровельное покрытие: | стропильная система |
| Фундамент: | монолитный |
| dwg-файлы |
В состав проекта компактного коттеджа входят следующие материалы: фасад, план фундамента, разрезы, экспликация помещений, план цоколя, план кровли, план первого и второго этажа, план стропильных схем. Данный проект компактного коттеджа с гаражом является прекрасным вариантом для собственников небольших участков. Это полностью готовый рабочий проект коттедж, скачать который Вы можете у нас бесплатно.
Строительство компактного коттеджа: указания по монтажу фундамента
1. Привязку компактного коттеджа на местности см. генплан.
2. За относительную отметку 0,000 принята абсолютная отметка, что соответствует полу первого этажа.
3. Расчетное сопротивление грунта принято 1,5 кг/сма. Нормативная глубина промерзания составляет для мелких песков не менее 1,5м.
4. Уровень грунтовых вод должен быть ниже подошвы фундамента.
5. По проекту компактного коттеджа земляные работы и монтаж элементов фундамента выполнять в соответствии с требован. СНиП 3.02.01.87.
6. Под подошву фундамента выполнить подготовку из среднезернистого песка толщиной 300мм.
7. Стеновые блоки монтировать на цементном растворе М50 с перевязкой швов не менее чем на 400мм тщательным заполнением вертикальных швов. Согласно проекта компактного коттеджа по обрезу сборных фундаментов устраивается монолитный бетонный пояс толщиной 100мм из бетона кп. 815. Поверхность пояса вымерить по нивелиру и загладить.
8. Горизонтальную гидроизоляцию выполнить из цементного раствора состава 1:2 толщиной 20мм с водостойкими добавками из жидкого стекла. В наружных стенах гидроизоляцию выполнить в двух уровнях (см. сечения); Вертикальные наружные поверхности стен, соприкасающиеся с грунтом, покрыть горячим битумом за 2 раза.
Почему компактный коттедж строить лучше из кирпича?
Издавна кирпич является прекрасным конструктивным материалом для стройки. Этот факт объясняется тем, что крепкий компактный коттедж из кирпича прослужит много лет. нужно отметить, что стены жилья с годами не потеряют собственных внешних и функциональных характеристик. К тому же, им не опасен огонь, а также они не деформируются под отрицательным влиянием природных факторов. В случае, если вы также предпочитаете этот строй.материал, то необходимо отметить внимание на представленный проект компактного коттедж.
