	  	Коттедж на склоне: проект коттеджа на склоне – земельном участке с уклоном

Проект двухэтажного коттеджа на склоне – земельном участке с уклоном: общие данные



Общая площадь двухэтажного коттеджа на уклоне: 419.9 м2
Жилая площадь двухэтажного коттеджа на склоне: 117.7 м2
Наружные стены (тип материала):
кирпич
Внутренние стены (тип материала):
кирпич
Кровельное покрытие дома: металлочерепица или гибкая кровля
Основание под кровельное покрытие: стропильная система
Фундамент: монолитный
dwg-файлы

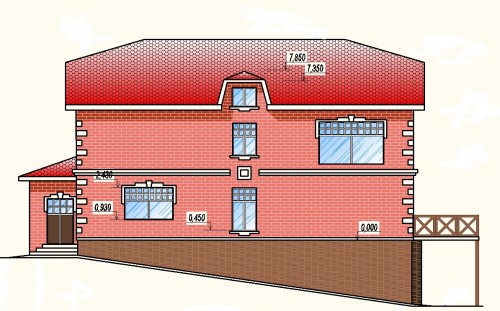

В состав проекта коттеджа на склоне входят следующие материалы: фасад, план фундамента, разрезы, экспликация помещений, план цоколя, план кровли, план первого и второго этажа, план стропильных схем. Данный проект жилого коттеджа на уклоне является прекрасным вариантом для собственников участком с существенными перепадами уровня.



Характеристики проекта коттеджа на склоне



Класс коттеджа на склоне по проекту – II, степень долговечности II, степень огнестойкости II За отметку 0,000 принят уровень чистого пола первого этажа

Фундаменты – сборные железобетонные, перекрытия – деревянные по балкам, кровля – стропильная, деревянная, многоскатная,

Конструктивная схема коттеджа на уклоне – несущие продольные и поперечные стены; ограждающие конструкции выполнены из обыкновенного глиняного кирпича на цементно-песчаном растворе и деревянные, Внутренние перегородки – кирпичные на цементно-песчаном растворе и деревяные. Двери наружные и внутренние – деревянные и металлические. Окна – из поливинилхлоридных профилей с тройным остеклением.

По проекту строительства коттеджа на склоне внутренние и наружные стены перевязать между собой. Чертежи разработаны в соответствии с действующими нормами, Правилами и стандартами.

До начала строительства коттеджа на склоне заказчик должен иметь сертификаты соответствия для продукции и ущг, подлежат обязательной сертификации: двери деревянные, материалы герметизирующие строительные, замки врезные и накладные а также технические свидетельства Госстроя России или сертификаты соответствия, подтверждающие пригодность новых материалов, изделий, конструкций и технологий, в том числе импортных, применяемых в строительстве, выданные в установленном законодательством порядке.

Технические решения принятые в рабочем проекте коттеджа на склоне соответствуют требованиям экологическим, санитарно-гигиеническим, противопожарным и других нормам действующих на территории РФ и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусморенных чертежами мероприятий.
