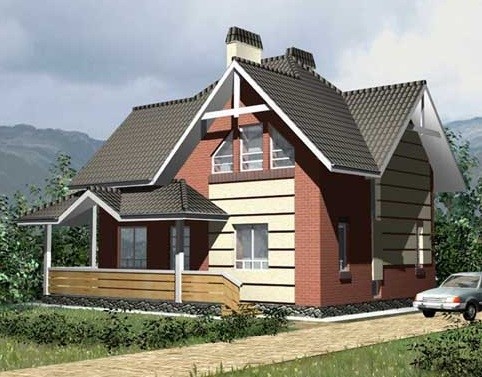

Коттедж с мансардой и камином: проект трехкомнатного коттеджа с камином и мансардой
Общая площадь дома: 155.9 м2
Этажность: один этаж и мансарда
Материал: газобетон
Проект трехкомнатного коттеджа с мансардой и камином: общие данные
| Общая площадь трехкомнатного коттеджа с мансардой: | 155.9 м2 |
| Жилая площадь коттеджа с мансардой: | 68.7 м2 |
| Наружные стены (тип материала): |
газобетон |
| Внутренние стены (тип материала): |
газобетон |
| Кровельное покрытие дома: | металлочерепица или гибкая кровля |
| Основание под кровельное покрытие: | стропильная система |
| Фундамент: | монолитный |
Проект коттеджа с мансардой и камином
В состав проекта коттеджа с мансардой и камином входят следующие разделы: фасад, общие положения, план фундамента, разрезы, экспликация помещений, план цоколя, план кровли, план первого и второго этажа, план стропильных схем.
Строительство трехкомнатного коттеджа с мансардой и камином по проекту
Фундаменты по проекту – монолитное железобетонное.
Внутренние стены из газобетонных блоков по ГОСТ 25485-89 М (Д500) на ц. п. растворе М50.
Наружные стены трехкомнатного коттеджа с мансардой облицовываются лицевым керамическим кирпичом и выполняються из эффективного кирпича.
Участки стен с вентканалами выполняются из полнотелого керамического кирпича М100 на растворе.
Перегородки 120мм – из обыкновенного глиняного кирпича пластического прессования по ГОСТ 530-71* М100 на и п. растворе М50.
Стены трехкомнатного дома с мансардой с вентканалами армировать сетками 4Вр—I—50/4Вр—I—50 через 3 ряда кладки (места армирования даны на планах этажей).
Пространственная жесткость по проекту строительства коттеджа с мансардой обеспечивается системой продольных и поперечных стен и дисками перекрытий из зборного железобетона.
Перекрытия – сборные железо-бетонные плиты.
Перемычки – сборные ж/б. по серии 1.038.1-1 В1.
Кровля – мягкая черепица “ТЕС0А”по деревянной обрешетке.
Стропильная система кровли из пиломатериалов хвойных пород и металлических балок
Лестница – деревянная по металлическим косоурам. Внутренняя отделка – см. проект.
Оконные блоки-индивидуальные с заполнением стеклопакетами. Внутренние двери – индивидуальные.
Итак, Вы можете скачать проект коттеджа с мансардой бесплатно прямо сейчас и убедиться, что, возможно, это дом Вашей мечты.
Какие преимущества имеют коттеджи с мансардой из газобетона?
Благодаря лёгкости рассматриваемого стройматериала, проекты коттеджей с мансардой из газобетона не потребует закладки большого фундамента. Газобетонные блоки проще транспортировать, а их вес и габариты дают возможность значительно быстрее возводить стены, понижая рабочие затраты и издержки времени. Кроме этого не задействуется тяжелая стройтехника. Непосредственно готовый газоблоки легко можно сверлить, распиливать, разрезать, что дает возможность с легкостью делать требуемые углы, прокладывать коммуникации.
Нужно заметить, что проекты коттеджей с мансардой из газоблоков характеризуются небольшой толщиной стен, потому что данный материал изумительно удерживает тепло. Так, стена из газоблоков по толщине 0,5 м равна по теплосбережению стене из кирпича толщиной в 1 м. Безусловно, такого рода толстых кирпичных стен уже не строят, а с целью их термоизоляции используют полистирол или термо вату. А вот коттеджи из газоблоков буквально не нуждаются в утеплителе, что опять же обеспечивает снижение их себестоимости. Ну и, следовательно, для отопления дома из газобетона требуется существенно меньше тепла.
