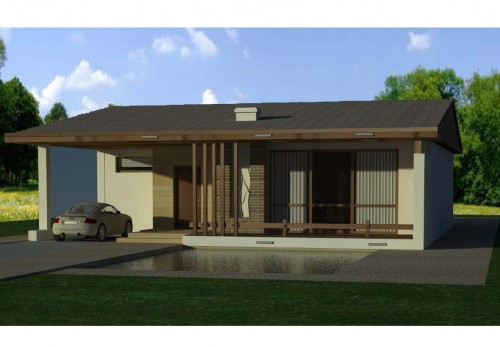

Модерновый дом одноэтажный: проект модернового дома
Проект строительства одноэтажного модернового дома: общие данные
| Общая площадь одноэтажного модернового дома: | 121.7 м2 |
| Жилая площадь частного модернового дома: | 59.4 м2 |
| Наружные стены (тип материала): |
кирпич, сайдинг |
| Внутренние стены (тип материала): |
кирпич |
| Тип кровли: | двускатная, стропильная |
| Покрытие: | металл. профиль |
| Фундамент: | монолитный |
| иностранный | |
| pdf-файлы |
В состав проекта строительства модернового дома входят следующие материалы: фасад, разрезы, схема участка и расположение дома на участке, экспликация помещений, план первого этажа, размещение элементов декора и др.
Цокольная стена – пескоцементний блок СКЦ-1. Отделка цокольной стены – штукатурка. Перекрытие цоколя – насыпной слой песка и щебня, монолитная бетонная плита, теплоизоляция, гидроизоляционная пленка, цементно-песчонная стяжка.
Стены модернового дома по проекту – кирпич м 150 (производство “ххх”). Наружная отделка – штукатурка. Перекрытие – по деревянным балкам. Кровля – металлочерепица. Оконные блоки – металлопласгпиковые. Перегородки – керамзитобетонные блоки СКЦ-2ПК (производство “ххх”).
Итак, Вы можете скачать проект модернового дома.
Проект модернового дома: особенности электрообеспечения
Данная рабочая документация выполнена на основании задания заказчика в соответствии с СНИП 2.08.01-89, действующих разделов ПУЭ (издание 6,7), комплекса ГОСТ Р 50571 “Электроустановки зданий”, СП31-110-2003.
В данном комплекте запроектировано внутреннее электроосвещение и силовое электрооборудование модернового одноэтажного дома.
Для повышения безопасности электроустановок, питание электроприемников дома предусматривается по системе ТИ-С-5. Распайка проводника РЕИ на РЕ и N осуществляется на вводе во ЩК дома. Тип системы токоведущих проводников: трехфазные пятипроводные, однофазные трёхпроводные.
Электроснабжение по проекту модернового дома предусматривается от ЩК. В качестве основной защиты от прямого прикосновения к опасным токоведущим частям предусматривается изоляция, соответствующая классу помещения. В качестве дополнительной защиты от прямого прикосновения применяются устройства защитного отключения, заземление. Монтаж электротехнических устройств вести в соответствии со СНиП 3.05.06-85.
Высота установки электрооборудования от чистого пола согласно проекта модернового дома: -щитка навесного исполнения- 1,8м до верха щитка; -отдельно установленных аппаратов (пускателей ) -1,5м до оси; -высота установки выключателей 1 метр от чистого пола; -высота установки розеток 0,25 метра от чистого пола; Электропроводка выполняется:
-розеточная сеть 220В – кабелем ВВГнг 3×2,5 в ПВХ трубах скрыто в подготовке пола, в ПВХ трубах в нишах стен, штробах. -осветительная сеть 220В – кабелем ВВГнг 3×1,5, 5×1,5 в ПВХ трубах скрыто в нишах стен, штробах.
Электропитание предусмотрено с дифференциальными автоматами на розеточных группах.
Освещенности помещений, приняты – рекомендуемые МГСН 2.06-99. Питание общего освещения и розеток принято раздельное. Групповая сеть выполняется трехпроводной (фазный, нулевой рабочий, нулевой защитный проводники). При питании штепсельных розеток шлейфом ответвления нулевого защитного проводника к каждой розетке выполнять в ответвительных или установочных коробках ( соединение в цепочку запрещается ).
Места установки розеток, выключателей и светильников по проекту модернового дома могут быть изменены при монтаже. Провода электрической сети выбраны по допустимым токовым нагрузкам и проверены на соответствие токам защитных аппаратов. Монтажные размеры для установки розеток, выключателей, светильников и других электропотребителей и электроустановочных изделий выбрать по месту.
