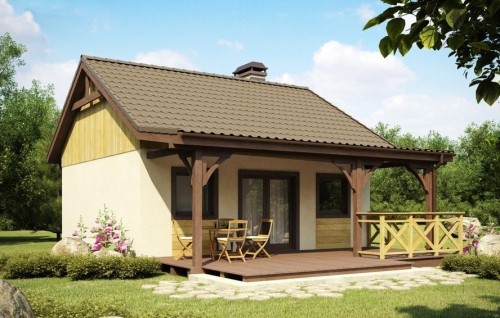

	  	Проект одноэтажного каркасного дома: проект 1-этажного дома с двускатной крышей

Общая площадь дома: 24.1 м2

Этажность: один этаж

Материал: каркасная технология

Проект 1-этажного каркасного дома: общие данные по проекту 1-этажного дома



Общая площадь 1-этажного каркасного дома: 24.1 м2
Жилая площадь 1-этажного дома по проекту: 11 м2
Наружные стены (тип материала):
каркасные плиты
Внутренние стены (тип материала):
каркасные плиты
Тип кровли: стропильная
Гараж: НЕТ
Фундамент: ленточный

В состав проекта строительства одноэтажного каркасного дома входят такие материалы: спецификация заполнения проемов, кладочный план этажей, ведомость чертежей, записка к проекту, план кровли, схема расположения стропил, фасад в осях, разрезы, план фундаментов, титульный лист и др.

Представленный Вашему вниманию одноэтажный каркасный дом реально был построен в городе Тюмень. Площадь застройки каркасного дома: 6 метров на 5 метров. Крыша не мансардная, чердачная. Проектная температура -34 градуса по Цельсию.

Документ PDF на 14 листов. Данный проект распространяется для ознакомительных целей.



Проект одноэтажного каркасного дома: особенности водоснабжения

Проект одноэтажного каркасного дома предполагает устройство внутренних сетей водоснабжения и канализации жилого дома на основании

архитектурно-строительных чертежей, и в соответствии со СНИП 2.04.01-85

Водоснабжение.

Источником водоснабжения 1-этажного каркасного дома по проекту служит трубчатый колодец (скважина) с Погружным электромагнитным насосом производительностью 1 м /час. напором 17 м. (“Малыш ~ “Струнок “).

Для хранения запаса воды на чердаке каркасного дома устанавливается бак емк.1куб (1200x1000x1000 ). Тепло-изоляция бака производится по следующей схеме: изоляция-маты. Минераловатные прошивные толщиной 40 мм; покрывной слой – стеклопластик рулонный; антикоррозийное покрытие-краска БТ-177 в 2 слоя по грунтовке ГФ-020 в 1 слой.



Работа насоса автоматизирована в зависимости от уровня воды в баке. Уровень включения насоса задам на отм. 6.500 . уровень отключения – на отм. 7.100.

Проектом строительства 1-этажного каркасного дома предусматривается переливной трубопровод ф 50 мм. с выходом на улицу (на случай несработки автоматики).

Трубопровод монтируется из стальных водогазопроводных оцинкованных труб ф 50 15 мм по ГОСТ 3262-75 *
