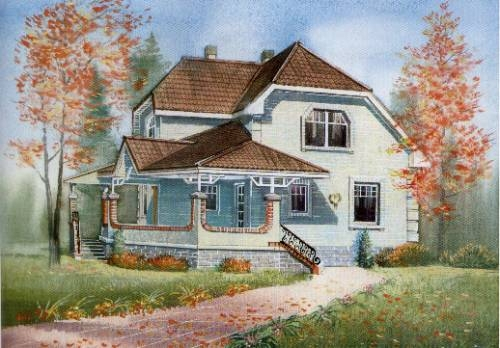

Загородный коттедж с мансардой: проект загородного коттеджа со стенами из газоблоков
Общая площадь дома: 141.9 м2
Этажность: один этаж и мансарда, подвал
Материал: газоблок
Проект красивого загородного коттеджа с мансардой: общие данные
| Общая площадь загородного коттеджа с мансардой: | 141.9 м2 |
| Жилая площадь коттеджа с мансардой: | 80.7 м2 |
| Наружные стены (тип материала): |
газоблоки |
| Внутренние стены (тип материала): |
газоблоки |
| Кровельное покрытие дома: | металлочерепица или гибкая кровля |
| Основание под кровельное покрытие: | стропильная система |
| Фундамент: | монолитный |
| djvu-файл |
Проект коттеджа с мансардой
В состав проекта загородного коттеджа с мансардой входят такие разделы: Архитектурно-Строительный раздел; Водопровод и Канализация; Электроснабжение и Освещение; Отопление и Вентиляция.
К необычным особенностям данного проекта загородного коттеджа с мансардой стоит отнести террасу, которая стала эффектным украшением всего коттеджа. Именно просторная терраса, которая разместилась по диагонали коттеджа на участке, защищенном с двух сторон стенами дома, что дало возможность создать не только уютную площадку для отдыха и развлечений, но и выразительный архитектурный элемент. Кроме того, высокий уровень комфорта коттеджа обеспечен планировкой мансарды, что включает спальни, ванную, гардеробную.
Проект загородного коттеджа с мансардой: характеристика
В основу решения проекта коттеджа с мансардой положен принцип деления ее на зоны: дневного отдыха и спальную – тихого отдыха, с размещением их на разных этажах. Всего в доме пять жилых комнат.
Крыша двухскатная, полувальмовая, с уклоном скатов – 45. За нулевую отметку принят уровень чистого пола 1-ого этажа.
Этот загородный коттедж по проекту имеет небольшой подвал в центральной части, где размещены: котельная – 8.5м2 и кладовая – 6.2м2.
Характерным элементом загородного коттеджа по проекту является просторная, крытая терраса в центре 1-ого этажа. Возможно остекление ее и превращение в изолированное помещение.
Фундаментные конструкции загородного коттеджа с мансардой
Ввиду сложных грунтовых условий фундамент коттеджа запроектирован неглубокого заложения. Это жесткая ребристая армированная монолитная плита на песчаной подушке и щебеночной подсыпке. Жесткость плите придают мощные цокольные стенки и стены подвала под внутренними стенами.
Главным фактором стабильности грунтового основания дома является его термозащита от промерзания и гидрозащита от атмосферной влаги. Такой защитой является слой пенополистирола 8’=50мм и шириной 1.5м по контуру наружных стен.
Материалы стен и кровли загородного коттеджа с мансардой
Наружные стены загородного коттеджа запроектированы из блоков 200x300x600 сланце-зольного газобетона, толщиной 420 мм.
Перекрытия – монолитные железобетонные по неснимаемой опалубке из стального оцинкованного профилированного листа марки Н 57-750-0.8 п(Г0СТ 24045-86). _
Кровля – “металлочерепица” или профилированный стальной лист по деревянной обрешетке. Несущие конструкции покрытия – стропила; ендовы; накосные ноги и др. – из деревянных досок 150×50. Мауэрлаты из бруса 120×150.
Утеплителем для кровли приняты мин/ватные маты У=17 кг/м3.
Внутриквартирная лестница запроектирована в монолитном железобетоне.
Наружная отделка по проекту строительства загородного коттеджа с мансардой:
Для отделки фасадов возможны два варианта облицовки:
первый вариант: – Облицовочными панелями из ПХВ шириной 130 и о = 13 коробчатого сечения с фирменными крепежными комплектующими;
второй вариант – Фасадными плитами с мелкозернистой минеральной посылкой типа “Стоун Фейс” или “Кемстоун”, толщиной 8 мм.
Цоколь предлагается облицевать облицовочным кирпичом А/0 “Оптирок” марки РТ 285x85x85; цвет темно-красный или коричневый.
Итак, Вы можете скачать бесплатно проект коттеджа с мансардой.
