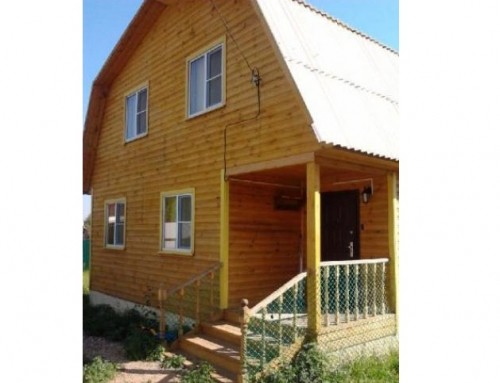

Деревянный дом 7 на 8: проект деревянного дома 7*8
Проект деревянного дома 7 на 8 из бруса: общие данные
| Общая площадь деревянного дома 7*8 из бруса: | 148.4 м2 |
| Жилая площадь мансардного дома 7 на 8 из бруса: | 51.8 м2 |
| Наружные стены (тип материала): |
брус |
| Внутренние стены (тип материала): |
брус |
| Тип кровли: | стропильная |
| Покрытие: | ондулин/металлочерепица |
| Фундамент: | монолитный, ж/б |
В состав проекта строительства деревянного дома 7 на 8 из бруса входят вот такие материалы: фасад, разрезы, схема участка и расположение дома на участке, экспликация помещений, план цокольного, первого и мансардного этажей и др.
Характеристики деревянного дома 7 на 8 по проекту строительства
1. Общие данные по проекту деревянного дома 7 на 8
1.1 Проект мастерской с выставочным залом выполнен на основании договора
1.2 Настоящий альбом содержит конструктивные решения мастерской с выставочным залом.
1.3 Проект деревянного дома 7 на 8 разработан для природно-климатических условий: -расче-тая зимняя температура наиболее холодной пятидневки -40°С. -расчетное значение веса снегового покрова 2,4 кПа. -нормативное значение скоростного напора ветра 0,38 кПа. -нормативная глубина промерзания 2,2 м.
1.4 Район строительства деревянного дома 7 на 8 – 1В климатический подрайон.
1.5 Класс функциональной пожароопасное™ – Ф 1.4 Степень огнестойкости – II
Класс конструктивной пожарной опасности деревянного жилого дома 7*8 – СО
1.6 За относительную отметку 0.000 принята отметка чистого пола цкольного этажа, что соответствует абсолютной отметке
Конструктивные решения по проекту деревянного дома 7 на 8
2.1 Проектируемый деревянный дом 7*8 по проекту представляет собой одноэтажное здание из бруса с цокольным этажом и мансардой с размерами в плане 7м х 8м.
2.2 Несущие конструкции – стены из брусьев сечением 150×150 мм (наружные), 100×150 мм (внутренние). Конструкция крыши – скатная, металлочерепица по деревянным стропилам.
2.3 Фундаменты – монолитные железобетонные.
2.4 Материалы инженерной геологии –
2.5 Наибольшая расчетная нагрузка на обрез фундамента – 2.25 кг/кв.см., расчетное давление, воспринимаемое = @ я грунтом основания -18,8 кг/кв.см. Грунт под подошвой фундамента ■ суглинок тугопластичный с удельным весом
19,1 кг/куб.м., показатель текучести 1. = 0,44.
2.6 Общая жесткость деревянного дома 8*7 обеспечивается стенами и дисками жесткости перекрытия. 3. Общие указания:
3.1 Все работы вести в соответствии с требованиями СНиП 3.03.01-87, СНиП 3.04.03-85, СНиП 3.02.01-87.
3.2 Перечень видов работ, на которые необходимо составить акты освидетельствования скрытых работ для деревянного дома 8 на 7 по проекту:
а) устройство естественного основания под фундаменты.
б) герметизация стыков и швов.
в) устройство деревянных полов.
г) устройство гидроизоляции.
д) все виды арматурных работ.
е) подготовка мест опирания балок и заделка их в стену.
ж) данный перечень может быть дополнен заказчиком в соответствии с п.2.9 СНиП 3.03.01-87.
Технические решения, принятые в данном проекте деревянного дома 8*7, соответствуют требованиям экологических, санитарно-экологических, противопожарных и друшх норм, действующих на территории Российской Федерации и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных проектом мероприятий.
