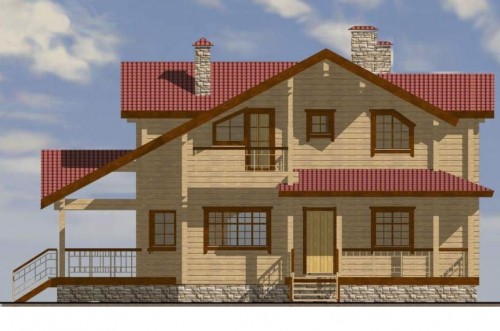

Жилой дом из бруса: проект жилого дома из бруса

1



	  	Жилой дом из бруса: проект жилого дома из бруса

Проект двухэтажного жилого дома из бруса: общие данные



Общая площадь жилого дома из бруса: 120.3 м2
Жилая площадь жилого дома из бруса: 55.8 м2
Наружные стены (тип материала):
брус клееный
Внутренние стены (тип материала):
клееный брус
Тип кровли: скатная, стропильная
Крыльцо: ДА
Фундамент: монолитный, ж/б

В состав проекта строительства жилого дома из бруса входят следующие материалы: фасад, разрезы, схема участка и расположение дома на участке, экспликация помещений, план первого и второго этажей, размещение элементов и др.

Стоит отметить, что Вы можете скачать бесплатно проект жилого дома из бруса, что представлен на данной странице.



Проект жилого дома из бруса: общие указания по строительству жилого дома из бруса

1.    За относительную отметку 0,000 принят уровень чистового пола 1-го этажа.

2.    Стены двухэтажного жилого дома из бруса выполнять сен. 180х180(Ь).

3.    Первый венец укладывается на антисептированную подкладную доску толщ. 50 мм.

4.    В боковых гранях проемов установить колоды. Стойки крыльца комплектуются осадочными домкратами.

5.    При выполнении работ первый венец обработать антисептиком за 2 раза.

6.    При устройстве печи и дымохода необходимо учесть все противопожарные требования СНиП 21-01-97.

7.    Перегородки двухэтажного жилого дома из бруса по проекту выполнить каркасными со стойками сеч. 50×100 мм.

8.    Данный лист смотреть совместно с л. АР-9, АР-10.



Устройство фундаментов по проекту жилого дома из бруса

1.    Верх фундаментов на отм. -0,360.

2.    Фундаменты запроектированы на основании рекомендаций ТСН МФ №97 1998г мелкозаглубленными, ленточными, монолитными, железобетонными.

3.    Согласно проекта жилого дома из бруса, основанием под фундаменты служит непучинистый грунт – подушка из песка средней крупности, утрамбованная до плотности естественного основания толщиной 300 мм, выполненная с послойным уплотнением.

и. Армирование фундаментов осуществляется сварными или вязанными каркасами. Стыковку рабочей арматуры по длине производить внахлест не менее, чем на 20 диаметров рабочей арматуры.

5.    При устройстве фундаментов обеспечить для арматуры наличие защитного слоя бетона снизу -70 мм, сверху и сбоку -30 мм.

6.    При бетонировании по периметру фундаментов заложить продухи – асбестоцементные трубы 0 150мм ГОСТ1839-80*, шагом не менее 2 м.

7.    По верхнему обрезу фундамента выполнить гидроизоляцию из 2-х слоев гидростеклоизола.

8.    В соответствии с проектом жилого брусового дома, распалубку монолитных конструкций фундаментов производить после достижения бетоном распалубочной прочности -через 4-5 суток после заливки.

9.    Данный лист смотреть совместно с л. АР- 9 АР- 10



Перекрытия для жилого дома из бруса по проекту

1.    Перекрытия выполнять по деревянным балкам из пиломатериалов хвойных пород I сорта ГОСТ 8486-86*. Влажность древесины не должна превышать 1Б %.

2.    Согласно проекта жилого дома из бруса, деревянные балки перекрытия опирать на наружные и внутренние стены не менее 100мм.

3.    Все деревянные элементы перекрытий обработать антисептиками и антипиренами за 2 раза.

4.    Шаг балок принять не более 600мм.

5. Чистовая отделка полов в проекте не разрабатывается и выполняется по желанию Заказчика. 6. Незамаркированные элементы выполнить деревянными балками из пиломатериалов хвойных пород I сорта ГОСТ 8486-86* сеч. 100х200(Н).
