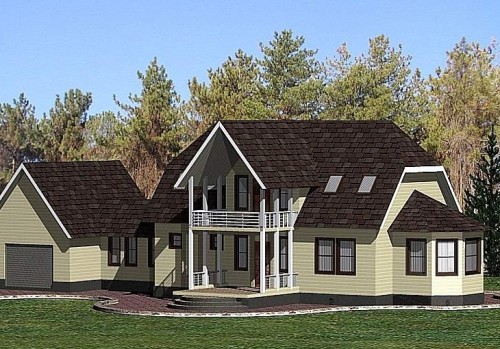

	  	Проект дома с эркером – мансарда: фото дома с эркером и мансардой

Общая площадь дома: 137.3 м2

Этажность: один этаж + эркер и мансарда

Материал: кирпич или блоки

Загородный дом с эркером и мансардой: общие данные



Общая площадь дома с эркером и мансардой: 137.3 м2
Жилая площадь дома с эркером и мансардой: 49.8 м2
Наружные стены (тип материала):
кирпич или газобетон
Внутренние стены (тип материала):
кирпич или ячеистый бетон
Тип кровли: стропильная
Гараж: ДА
Фундамент: монолитный, ж/б

В состав проекта строительства дома с эркером и мансардой входят следующие материалы: кладочные планы, планы этажей план кровли планы перекрытий, фасад в осях, разрезы, узлы, кровля, перемычки и др.

Размеры фундамента  указаны  в инструктивном габаритном  чертеже  фундамента или проекте фундаментов для данного конкретного дома с эркером и мансардой. Устройство фундаментов по размерам, указанным  в  чертежах общего вида, не допускается.

ИНФОРМАЦИЯ:

– Местный проектировщик фундаментов несет ответственность за проверку совместимости инструктивного проекта фундаментов с условиями конкретной строительной площадки.

– Местный проектировщик фундаментов обязан разработать проект фундамента для данного конкретного участка.

Проверьте, является ли горизонтальной верхняя поверхность фундамента, и при необходимости произведите ее выравнивание с помощью цементного раствора.

ИНФОРМАЦИЯ:

– Максимально допустимое отклонение по высоте цоколя равно +/- 5 мм/3м.

– Максимально допустимое отклонение  для  всего цоколя по горизонтали равно +/- 5 мм.

– Максимально допустимое отклонение по диагонали равно + /- 10 мм.

Не допускается выравнивание нижней обвязки по высоте с помощью забивки клиньев под прогон нижней обвязки.



Устройство нижней обвязки согласно проекта дома с эркером

Прибейте по углам цоколя вертикально установленные обрезки доски. Разметьте на них наружные размеры нижней обвязки. Размеры  указаны   в  чертеже Схемы сборных элементов ( элементной   схемы ) на размерной линии нижняя обвязка. Прибейте в отмеченных точках гвозди и натяните между ними шнур. Проверьте размеры диагоналей и основные размеры (размеры нижней обвязки) в точке пересечения шнуров.

По проекту дома с эркером, в случае обнаружения отклонений в размерах фундамента или диагональных размерах, следует переставить гвозди таким образом, чтобы совпадали все размеры и чтобы оказалась возможной симметричная наружная обшивка всех стен дома, а геометрия углов точно соответствовала 90 (еще раз проверьте размеры по диагонали).

После того, как шнуры натянуты в соответствии с размерами чертежа, можно приступать к устройству нижней обвязки.

Обрежьте закладную арматуру на высоте ~70 мм от верхней поверхности цоколя (в качестве закладных рекомендуем использовать нержавеющую арматуру периодического профиля).

Проверьте по чертежу дома с мансардой и эркером фундамента, полоса рубероида какой ширины должна быть уложена на цоколь (защита от радона). В стандартный комплект нашей поставки входит полоса рубероида шириной 130 мм. На полосу рубероида уложите ленту из минеральной ваты 15х130 мм.

Замерьте по шнуру точные места установки закладной арматуры в нижней обвязке – сначала в продольном, а затем в поперечном направлении. Обозначьте эти точки на прогоне нижней обвязки.

Установите прогон нижней обвязки на штыри закладной арматуры и с помощью кувалды насадите прогон на штыри.

Согласно проекта дома с эркером, если насадку прогона нижней обвязки на штыри производить без предварительного высверливания в прогоне отверстий, то существует опасность раскалывания дерева, а также блоков фундамента (если фундамент выполнен из блоков). Поэтому мы настоятельно рекомендуем выполнить предварительную сверловку прогона. Прогон нижней обвязки при ударах кувалды может несколько сместиться в отношении разметки.

Оси и размеры уложенной нижней обвязки должны полностью соответствовать линии натяжения шнуров. Возможные отклонения необходимо устранить.
