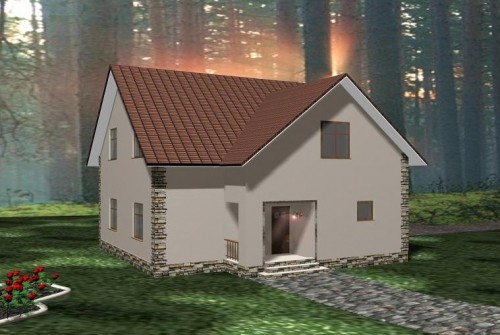

	  	Просторный дом: проект просторного дома для небольшой семьи

Общая площадь дома: 99.2 м2

Этажность: один этаж + мансарда

Материал: кирпич

Просторный дом для небольшой семьи по проекту: общие данные



Общая площадь просторного дома: 99.2 м2
Жилая площадь просторного дома: 38.8 м2
Наружные стены (тип материала):
кирпич
Внутренние стены (тип материала):
кирпич
Тип кровли: стропильная
Гараж: нет
Фундамент: монолитный, ж/б

В состав проекта строительства просторного дома входят такие материалы: кладочные планы, планы этажей, план кровли, планы перекрытий, фасад в осях, разрезы, узлы, кровля, перемычки и другие.



Некоторые аспекты по проекту просторного дома для небольшой семьи

Рабочая документация разработана на основании задания на проектирование и архитектурно-строительных чертежей. Рабочей документацией предусмотрены системами хозяйственно-питьевого водопровода, горячего водоснабжения, бытовой канализации одноквартирного просторного жилого дома в коттеджном поселке “Южная усадьба” (З-я очередь строительства) село Култаево Пермского района Пермского края.
Раздел «Водоснабжение и канализация» разработан в соответствии со следующими нормативными документами:
-СНиП 2.04.01—85* «Внутренний Водопровод и канализация зданий»;
-СП 40-103—98 «Проектирование и монтаж трубопроводов систем холодного и горячего водоснабжения с
использованием метталлополимерных труб.



Хозяйственно-питьевой водопровод в просторном жилом доме-коттедже

В жилом просторном доме для небольшой семьи запроектирован один ввод водопровода 0,32 мм. Система хозяйственно-питьевого водопровода запроектирована для подачи холодной воды к внутренним санитарно-техническим приборам и к напольному отопительному модулю на приготовление горячей боды.

Расчетный расход холодной воды и потребный напор на вводе в жилой дом приведены в таблице 1.
Подключение водопровода производится к проектируемой сети хозяйственно-питьевого водопровода п.Култаево.

Для учета расхода потребляемой воды на вводе водопровода в жилом доме установлен водомерный узел с водомером СВ—15Г.
Система монтируется из металлополимерных труб «Метапол» 15—32 мм.

На ответвлениях на подводках приготовление горячей боды осуществляется в напольном отопительный модуле. Для циркуляции горячей боды предусмотрен циркуляционный насос. Система монтируется из металлополимерных труб «Метапол» 15мм.
На ответвлениях на подводках к оборудованию устанавливается запорная арматура.

Система бытовой канализации запроектирована для отвода бытовых стоков от внутренних сантех приборов самотеком в проектируемую хозяйственно—бытовую канализацию.
Расчетные расходы бытовых стоков приведены в таблице 1.

По проекту просторного дома внутренние сети канализации монтируются из пластмассовых канализационных труб 50-100мм ГОСТ 22689.3-80.

Для обеспечения прочистки сетей от засорений предусмотрена установка ревизий и прочисток.
Вытяжную часть канализационного стояка следует пропустить через межстропильное пространство с последующей герметичной заделкой в кровле.
Отвод бытовых стоков производится самотеков в проектируемую сеть хоз.бытовой канализации.
Монтаж, испытание и приемку санитарно-технических систем производить согласно СНиП 2.05.01-85, СП 40-103-98.
