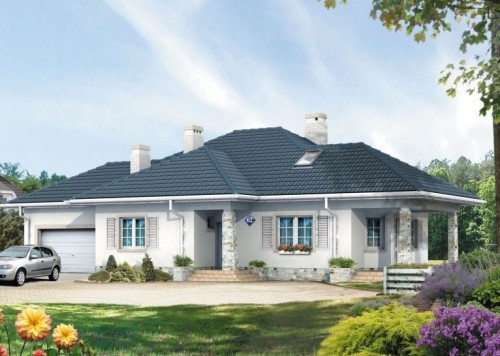

Одноэтажный коттедж с гаражом: готовый проект одноэтажного коттеджа с гаражом
Проект одноэтажного коттеджа с гаражом: общие данные
| Общая площадь одноэтажного коттеджа с гаражом: | 223.9 м2 |
| Жилая площадь коттеджа: | 117.7 м2 |
| Наружные стены (тип материала): |
кирпич |
| Внутренние стены (тип материала): |
кирпич |
| Кровельное покрытие дома: | черепица или гибкая кровля |
| Основание под кровельное покрытие: | стропильная система |
| Фундамент: | монолитный |
| pdf, dwg-файлы |
В состав проекта одноэтажного коттеджа с гаражом входят следующие материалы: фасад, план фундамента, разрезы, экспликация помещений, план кровли, план первого этажа, план стропильных схем, план прокладки коммуникаций. Данный проект жилого одноэтажного коттеджа является прекрасным большим домом, где разместится семья из 4-5 человек.
Проект одноэтажного коттеджа с гаражом
1. Представленный проект одноэтажного коттеджа с гаражом разработан на основании технологического задания.
2. Все материалы, изделия, конструкции и оборудование, применяемые в строительстве одноэтажного коттеджа с гаражом по чертежам данного комплекта: должны иметь сертификат соответствия требованиям пожарной Безопасности НИИ ПБ МЧС РБ согласно приказа МЧС РБ N19 от 14.02.2003г., постановления Госстандарта РБ N4 от 24.01,2003г, и их применения вез наличия сертификата запрещается.
3. За условную отметку 0.000 принято отметка уровня чистого поло первого этажа одноэтажного коттеджа.
4. Проектируемые наружные стены толщиной 400мм выполнить из блоков ячеистых бетонов стеновых марки 200x400x588-2.5-500-35-3 по СТБ 1117-98 на цементно-песчаном растворе РСС М50, Г50 по СТБ 1307-2002.
5. Для крепления дверных и оконных коробок в откосы проемов стен заложить деревянные антисептировонные пробки размером 250х120х88(/п)мм через 600мм по высоте, но не менее двух в каждый откос, по мере возведения кладки.
6. По проекту одноэтажного коттеджа парапетные участки проектируемых наружных стен толщиной 380мм выполнить из кирпича керамического рядового полнотелого утолщенного марки КРУ-125/35/СТБ 1160-99 на цементно-песчаном растворе РСС М50, Г50 по СТБ 1307-2002.
7. Все отверстия в стенах и покрытиях одноэтажного коттеджа с гаражом после монтажа коммуникации должны быть заделаны Бетоном класса С12/15.
8. Боковые поверхности, соприкасающиеся фундаментом с грунтом, окрасить герметизирующей битумно-зластомерной МГБЗ ‘Г-90’ по СТБ1092 -97 за 2 раза по грунтовке битумно-полимерной МБПХ ‘Легенда АП’ по СТБ1262-2001.
9. Обротную засыпку грунта в котлован и пазухи Фундаментов, подсыпку под полы производить песчаным грунтом с послойным уплотнением до величины сложения грунтов > 1.6т/м3.
Итак, Вы имеете возможность скачать бесплатно проект одноэтажного коттеджа с гаражом.
