Проект кирпичного дома с мансардой и террасой: проект кирпичного дома

1

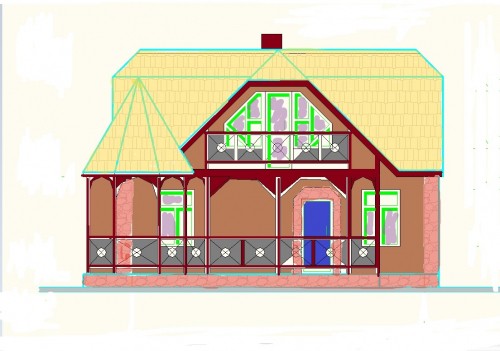

	  	Проект кирпичного дома с мансардой и террасой: проект кирпичного дома

Проект кирпичного дома с мансардой и террасой: общие данные



Общая площадь кирпичного дома дома с мансардой и террасой: 95.5 м2
Жилая площадь по проекту кирпичного дома с мансардой: 39.8 м2
Наружные стены (тип материала):
кирпич
Внутренние стены (тип материала):
кирпич
Тип кровли: стропильная
Гараж: нет
Фундамент: монолитный, ж/б

В состав проекта строительства дома с мансардой и террасой входят следующие материалы: кладочные планы, планы этажей план кровли планы перекрытий, экспликация оконных и дверных блоков, фасад в осях, разрезы.



Характеристика по проекту дачного дома с мансардой и террасой

1. Проект одноэтажного индивидуального дачного дома мансардного типа разработан для строительства в следующих условиях -климатический район IIIБ

-расчетное значение Веса снегового покрова для I района

по СНКК 20-303-2002 -8д=55кг/м2(0,55кПа) -расчетное значение ветрового давления для III района

по СНКК 20-303-2002 -№о=48кг/м2(0.48кПа) -расчетная зимняя температура наружного воздуха наиболее холодной

пятидневки по СНиП 23-01-99 – минус 19’С -расчетная сейсмичность площадки строительства по СНКК 22-301-2000 (ТСН 22-302-2000 Краснодарского края) -7 баллов -нормативная глубина промерзания грунтов – 80см

2. За условную отметку 0.000 по проекту дачного мансардного дома принята отметка чистого пола первого этажа.

3. Углы и пересечения стен здания армировать сетками 01, С2, смотри лист 11. В местах прохода вентшахт стены армировать сеткой 02, которая должна заходить за грань последнего канала на 500 мм.

4. Кирпичные стены и перегородки выполнить из обыкновенного глиняного кирпича КР 100/1650 ГОСТ 530-95 на цементно-песчаном растворе М50 с пластифицирующими добавками. Кладка II категории с нормативным сопротивлением осевому растяжению Кр=180кПа

5. Перегородки толщиной 120мм армировать сетками из Зх продольных стержней &Ь Вр II, на всю длину стены, и поперечными ВрН длиной 95мм с шагом 200 мм через 6 ряда кладки по высоте

6. Перекрытие над первым этажом запроектировано железобетонное, монолитное из тяжелого бетона кл. В15.

7. Кровля запроектирована мансардная из листов металлочерепицы по деревянным стропилам и обрешетке из брусков.

8. Фундаменты запроектированы монолитные из бетона кл. В15.

9. При пересечении кирпичных перегородок с наружными стенами и монолитным перекрытием выполнить антисейсмические швы 1=30мм. Швы заделать минватой в цементном молоке с последующей промазкой швов герметизирующей мастикой, см. лист 11.

Итак, Вы имеете возможность скачать бесплатно проект дачного дома с мансардой.
